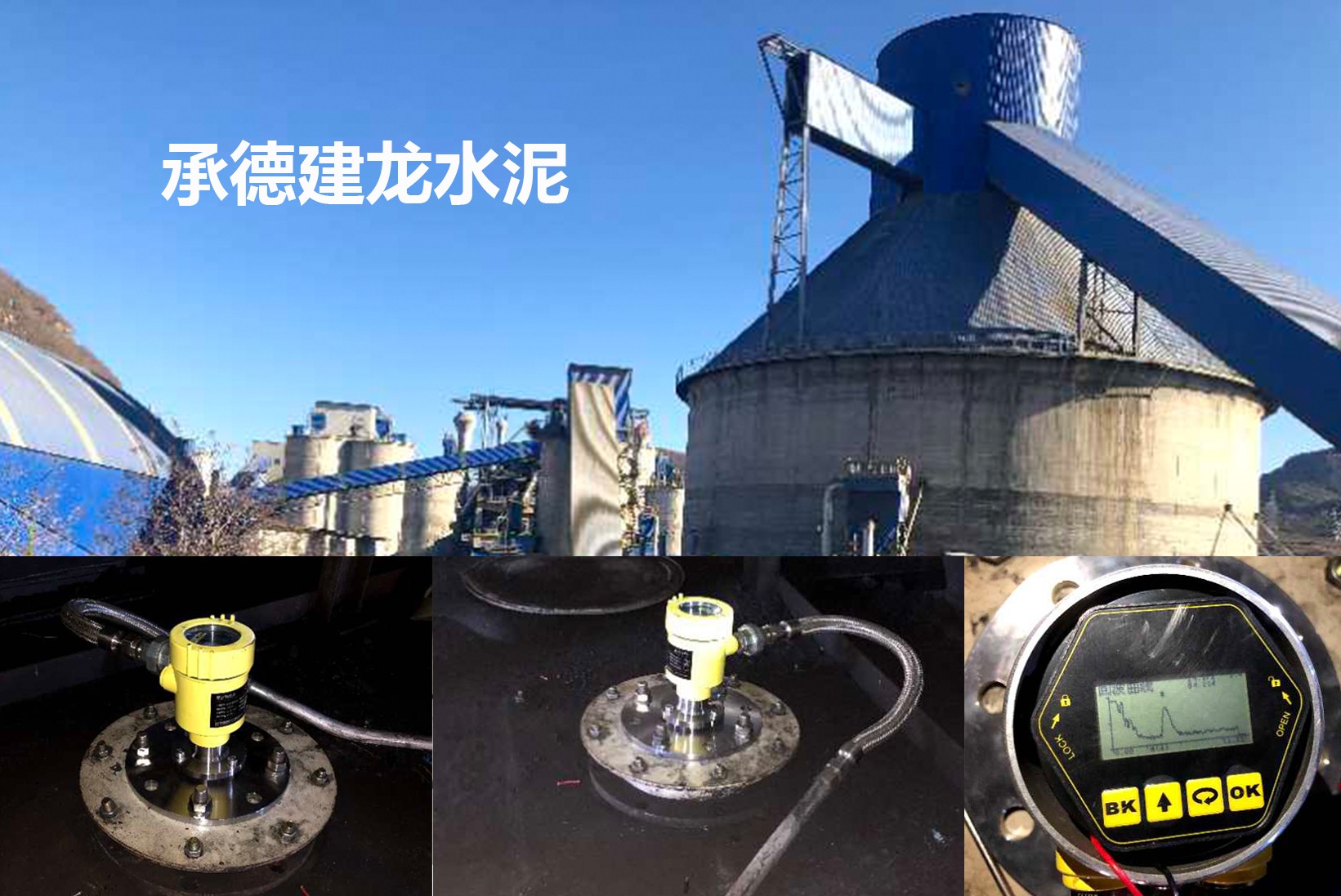

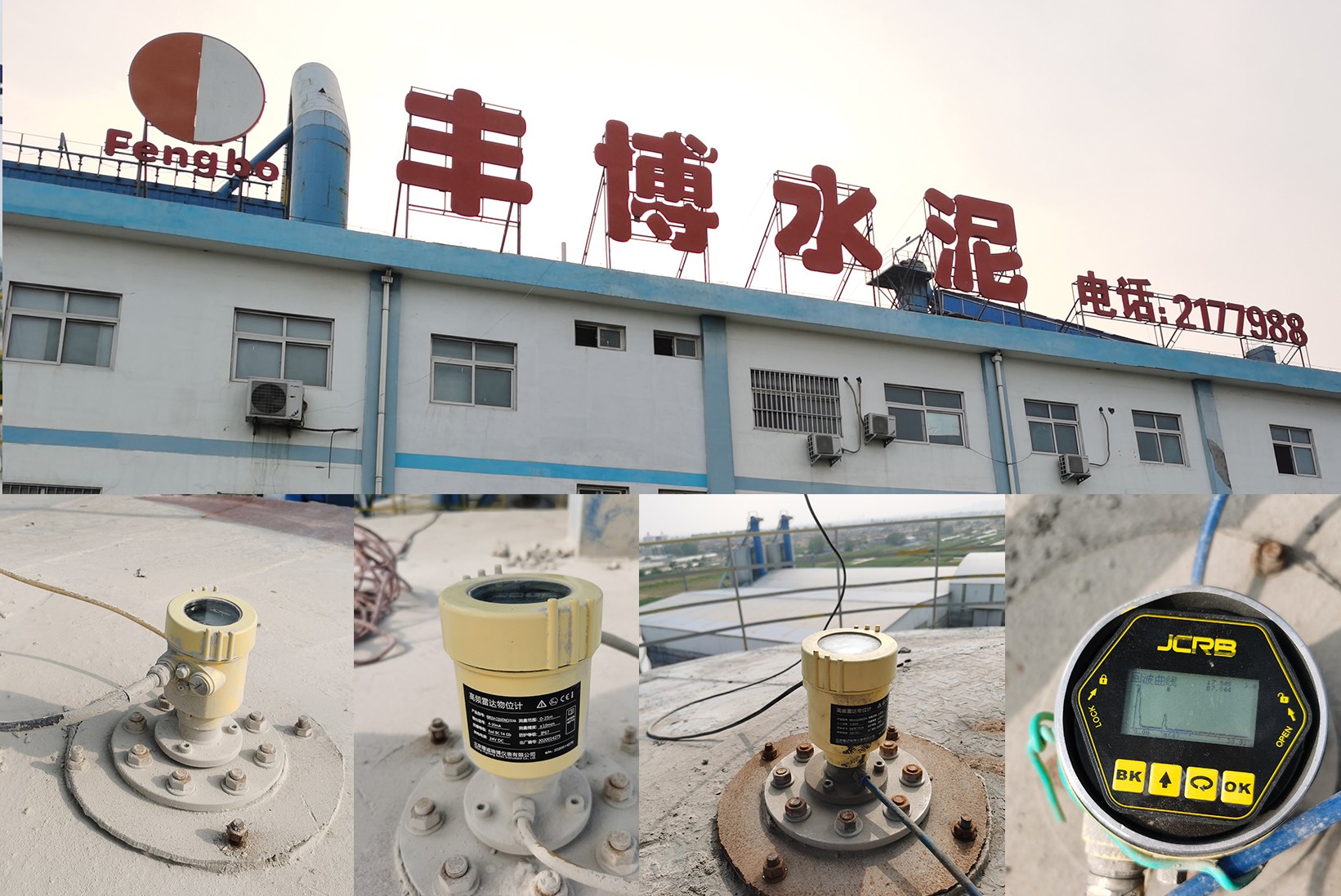

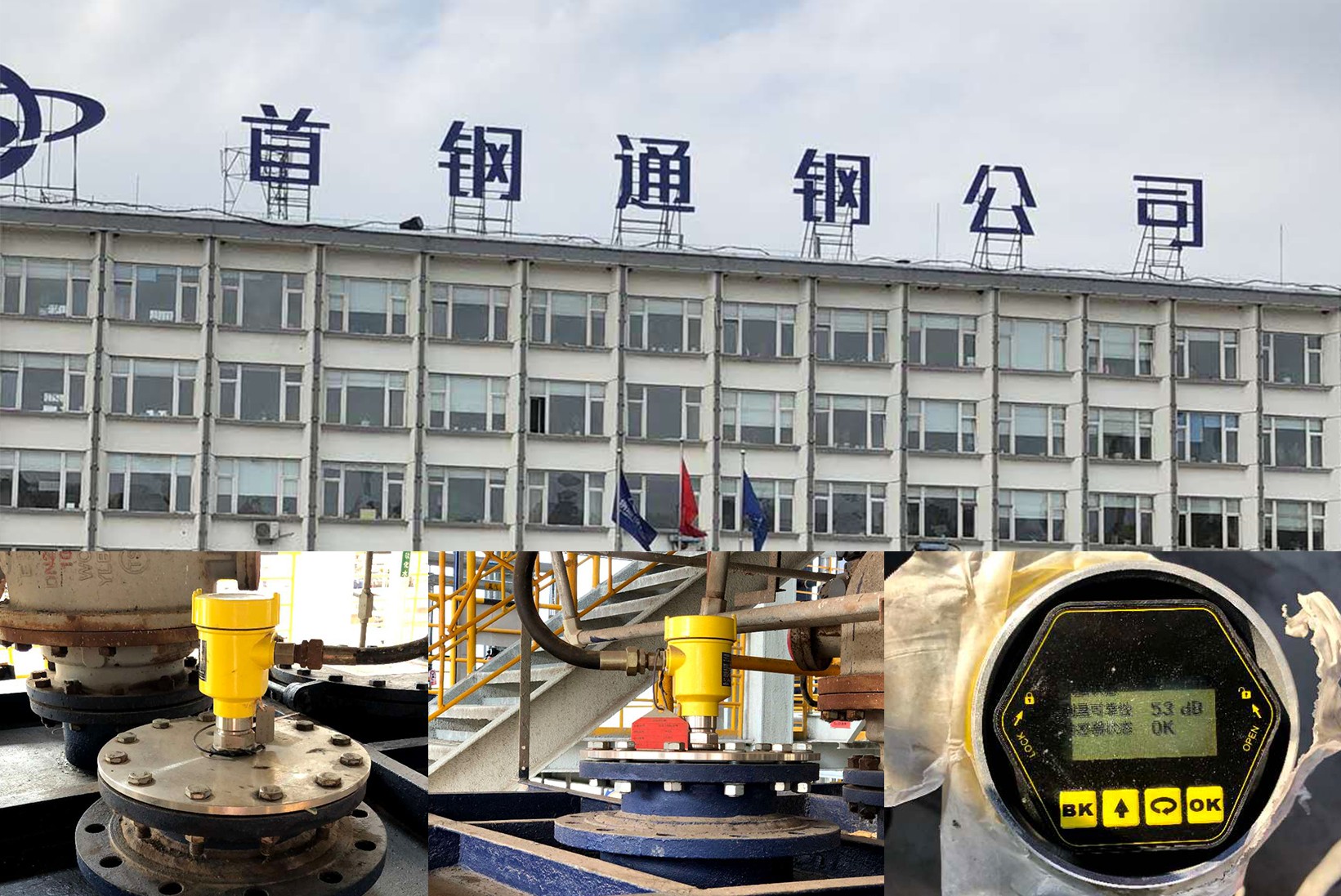

應 用：高溫環境測量塊料或顆粒? ? ? ? ? ? ? ? ?
測量范圍：30米
過程連接：法蘭
介質溫度：-40～500℃
過程壓力：常壓
精? ? ? 度：±5mm
重 復 性：±2mm
頻率范圍：26GHz
防爆等級：Exd ⅡC T4 Gb
防護等級：IP67
信號輸出：4~20mA/HART( 兩線/四線 )/RS485/Modbus
安裝
● ?安裝前的準備
請注意以下事項，以確保儀表能正確安裝：
請預留足夠的安裝空間。
請避免強烈震動的安裝場合。
為確?？焖?、便利及安全地安裝本儀表，請遵循以下安裝指導!
?● ?安裝指導
● ?典型的錯誤安裝：
當罐中有障礙物影響測量時，要加裝反射板才能正常測量。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 注：①????正確? ? ?②????錯誤
導波管中測量
發射的微波波束所輻射區域內有障礙物，如：人梯、限位開關，加熱設備、支架等會造成干擾，導致測量錯誤。若受影響需要加導波管進行測量。
電氣連接
● ?供電電壓
(4～20)mA／HHART(兩線制) 供電電源和輸出電流信號共用一根兩芯電纜線。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。?
(4～20)mA／HART(四線制) 供電電源和電流信號分開，各自分別使用一根兩芯電纜線。具體供電電壓范圍參見技術數據。
RS485／Modbus 供電電源和Modbus信號線分開各自分別使用一根兩芯屏蔽電纜線具體供電電壓范圍參見技術數據。
●??連接電纜的安裝
電纜外徑：5~9mm(M20×1.5)
? ? ? ? ? ? ? ? ?3.5mm~8.7mm(?NPT)
接線一般采用兩芯或四芯的電纜，由于電驅動裝置、電源線或發射裝置經常產生電磁干擾，因此傳感器導線需要使用屏蔽的電纜。
(4～20)mA／HART(兩線制) 供電電纜可使用普通兩芯電纜。
(4～20)mA／HART(四線制) 供電電纜應使用帶有用地線的電纜線。
RS485／Modbus 供電電纜應使用屏蔽電纜線。
電纜的屏蔽和接線 理想情況下，屏蔽線兩端接地。但是需要注意的是：會有接地補償電流通過傳感器電纜屏蔽。兩端接地的時候可以在接地一端(比如：開關柜內)連接一個帶接地電位的電容。 (比如：1UＦ；1500V)。采用盡量低電阻的接地。（注：如果儀表用于防爆區域，由于電位輸出，絕對不能采用兩端接地）。
接線方式
● ?安全指導
所有的電氣連接工作必須在斷電的條件下進行，請注意遵循儀表說明書上的指導!
請遵守當?shù)仉姎獍惭b規程的要求；
請遵守當?shù)貙?duì)人員健康和安全的規程要求。所有對儀表電氣部件的操作都必須由經過正規培訓的專業人員完成；
請檢查儀表的銘牌以確保提供的產品規格符合您的要求。請確保所供電源電壓與儀表銘牌上的要求一致。
??
● ?防護等級
本儀表完全滿足防護等級IP67的要求，請確保電纜密封頭的防水性。如下圖：
如何確保安裝滿足IP67的要求：
1.請確保密封頭未受損
2.請確保電纜未受損
3.請確保所使用的電纜符合電氣連接規范的要求
4.在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
5.請擰緊電纜密封頭，見②
6.請將未使用的電氣接口用盲堵堵緊，見③
儀表調試
● ?調試方法
RBRD10?系列有三種調試方法：
1．顯示／按鍵
2．上位機調試
3．HART手持編程器
●??顯示/按鍵
通過顯示屏幕上的4個按鍵對儀表進行調試。調試菜單的語言可選。調試后，一般就只用于顯示，透過玻璃視窗可以非常清楚地讀出測量值。
顯示／按鍵??
①液晶顯示? ? ?
②按鍵 ? ?
?
?
?
●?上位機調試??通過HART與上位機相連? ??
①??RS232接口或USB接口
② ?RBRD1X
③ ?HART適配器
④ ?250歐姆電阻
?
●??HART手持編程器編程??RBRD1X可用于HART手持編程器編程
①??HART手持編程器
②??RBRD1X
③??250歐姆電阻
■RBRD19??物位計選型
安裝
● ?安裝前的準備
請注意以下事項，以確保儀表能正確安裝：
請預留足夠的安裝空間。
請避免強烈震動的安裝場合。
為確?？焖佟⒈憷鞍踩匕惭b本儀表，請遵循以下安裝指導!
?● ?安裝指導
● ?典型的錯誤安裝：
不能安裝在入料口的上方。同時注意：室外安裝時應采取遮陽、防雨措施，以延長儀表的使用壽命
注：①????正確? ? ?②????錯誤
儀表不能安裝在拱形罐頂中間，除了產生間接回波，還會受到多次回波的影響。
多次回波可能比真正回波的信號幅度還大，因?yàn)轫敳靠梢约卸鄠€(gè)回波。所以不能安裝在中心位置。
注：①????正確? ? ?②????錯誤
當罐中有障礙物影響測量時，要加裝反射板才能正常測量。
注：①????正確? ? ?②????錯誤
導波管中測量
發射的微波波束所輻射區域內有障礙物，如：人梯、限位開關，加熱設備、支架等會造成干擾，導致測量錯誤。若受影響需要加導波管進行測量。
接管高度要求：必須保證天線伸入到罐里至少10mm的距離
電氣連接
● ?供電電壓
(4～20)mA／HHART(兩線制) 供電電源和輸出電流信號共用一根兩芯電纜線。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。?
(4～20)mA／HART(四線制) 供電電源和電流信號分開，各自分別使用一根兩芯電纜線。具體供電電壓范圍參見技術數據。
RS485／Modbus 供電電源和Modbus信號線分開各自分別使用一根兩芯屏蔽電纜線具體供電電壓范圍參見技術數據。
●??連接電纜的安裝
一般介紹 電纜外徑：5~9mm(M20×1.5)
3.5mm~8.7mm(?NPT)
接線一般采用兩芯或四芯的電纜，由于電驅動裝置、電源線或發射裝置經常產生電磁干擾，因此傳感器導線需要使用屏蔽的電纜。
(4～20)mA／HART(兩線制) 供電電纜可使用普通兩芯電纜。
(4～20)mA／HART(四線制) 供電電纜應使用帶有用地線的電纜線。
RS485／Modbus 供電電纜應使用屏蔽電纜線。
電纜的屏蔽和接線 理想情況下，屏蔽線兩端接地。但是需要注意的是：會有接地補償電流通過傳感器電纜屏蔽。兩端接地的時候可以在接地一端(比如：開關柜內)連接一個帶接地電位的電容。 (比如：1UＦ；1500V)。采用盡量低電阻的接地。（注：如果儀表用于防爆區域，由于電位輸出，絕對不能采用兩端接地）。
接線方式
● ?安全指導
所有的電氣連接工作必須在斷電的條件下進行，請注意遵循儀表說明書上的指導!
請遵守當?shù)仉姎獍惭b規程的要求；
請遵守當?shù)貙?duì)人員健康和安全的規程要求。所有對儀表電氣部件的操作都必須由經過正規培訓的專業人員完成；
請檢查儀表的銘牌以確保提供的產品規格符合您的要求。請確保所供電源電壓與儀表銘牌上的要求一致。
??
● ?防護等級
本儀表完全滿足防護等級IP67的要求，請確保電纜密封頭的防水性。如下圖：
如何確保安裝滿足IP67的要求：
1.請確保密封頭未受損
2.請確保電纜未受損
3.請確保所使用的電纜符合電氣連接規范的要求
4.在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
5.請擰緊電纜密封頭，見②
6.請將未使用的電氣接口用盲堵堵緊，見③
儀表調試
● ?調試方法
RBRD10?系列有三種調試方法：
1．顯示／按鍵
2．上位機調試
3．HART手持編程器
●??顯示/按鍵
通過顯示屏幕上的4個按鍵對儀表進行調試。調試菜單的語言可選。調試后，一般就只用于顯示，透過玻璃視窗可以非常清楚地讀出測量值。
顯示／按鍵??
①液晶顯示? ? ?
②按鍵? ??
③接線端子
?
?
?
●?上位機調試??通過HART與上位機相連? ??
①??RS232接口或USB接口
② ?RBRD1X
③ ?HART適配器
④ ?250歐姆電阻
?
●??HART手持編程器編程??RBRD1X可用于HART手持編程器編程
①??HART手持編程器
②??RBRD1X
③??250歐姆電阻
